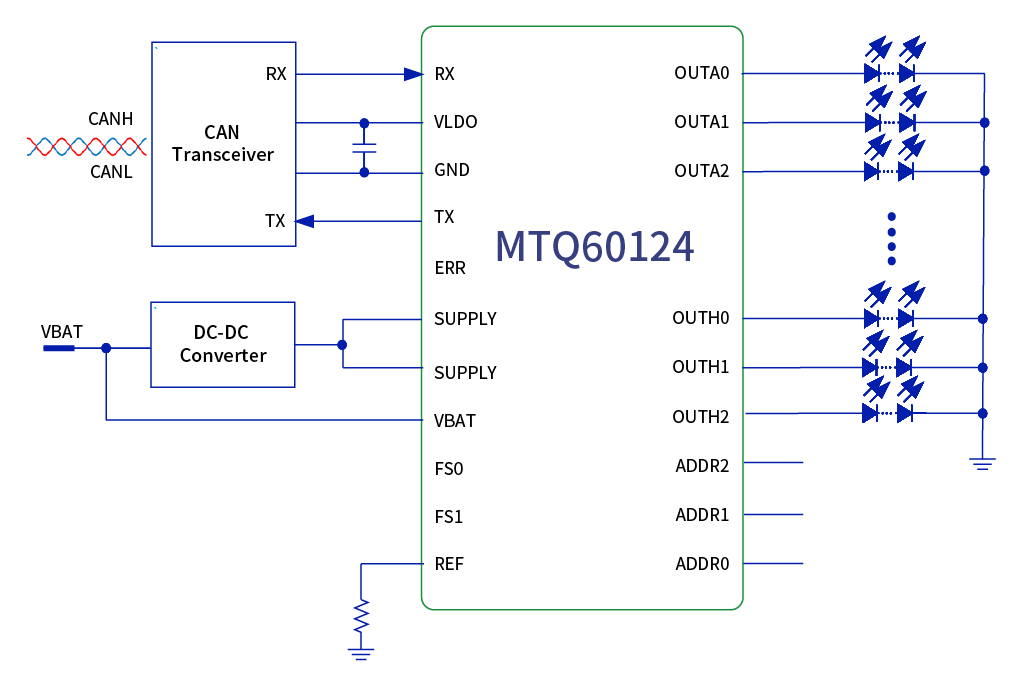

美芯晟最新推出的車規級 LED 驅動芯片 MTQ60124，基于 UART Flex Wire 接口并采用業界通用的 CAN 物理層，能夠穩定實現長距離非板載通信，且不會影響 EMC 性能。

MTQ60124是一款車規級24通道40V 高側 LED 恒流驅動芯片，符合 AEC-Q100 標準，支持8位模擬調光和12位 PWM 占空比調光，可精準控制輸出電流。該芯片具備 LED 開路、接地短路及單 LED 短路診斷功能，既能滿足多樣化的應用調節需求，又能提供可靠的安全防護。MTQ60124在失去 MCU 連接時，其可配置的看門狗功能可自動設置失效防護狀態；依托可編程 EEPROM，該芯片可靈活適應不同的應用場景，廣泛適用于汽車貫穿式尾燈、格柵燈、動態轉向燈、日行燈、位置燈等應用場景。

• 符合車規級 AEC-Q100 標準：

  ? 溫度等級1（–40°C 至 +125°C）


• 芯片供電電壓4.5V ~ 40V，支持直連蓄電池


• 24通道高達100mA 高側精密電流輸出：


  ? 輸出電壓高達20V

  ? 2位全局，6位獨立電流設置

  ? 電流精度≤±5%@5mA~100mA

  ? 低壓降：750mV@100mA

  ? 12位獨立 PWM 調光

  ? 相移 PWM 調光

  ? 可編程 PWM 頻率高達20.8KHz

  ? 支持線性及指數調光方式

  ? 輸出電流上升/下降沿控制技術優化 EMI

• 靈活導線控制接口：


  ? 頻率高達2MHz 的 UART 通信接口

  ? 單顆芯片可提供16個物理地址

  ? 單幀數據高達24字節

  ? 5V LDO 輸出為 CAN 收發器供電

• 具備多種保護和診斷措施：


  ? 可編程失效防護狀態

  ? LED 開路保護

  ? LED 短路保護

  ? 單顆 LED 短路保護

  ? 可編程低壓告警

  ? 漏極開路故障指示

  ? 看門狗和 CRC 校驗

  ? 8-bit ADC 用于引腳電壓檢測

  ? 過溫保護

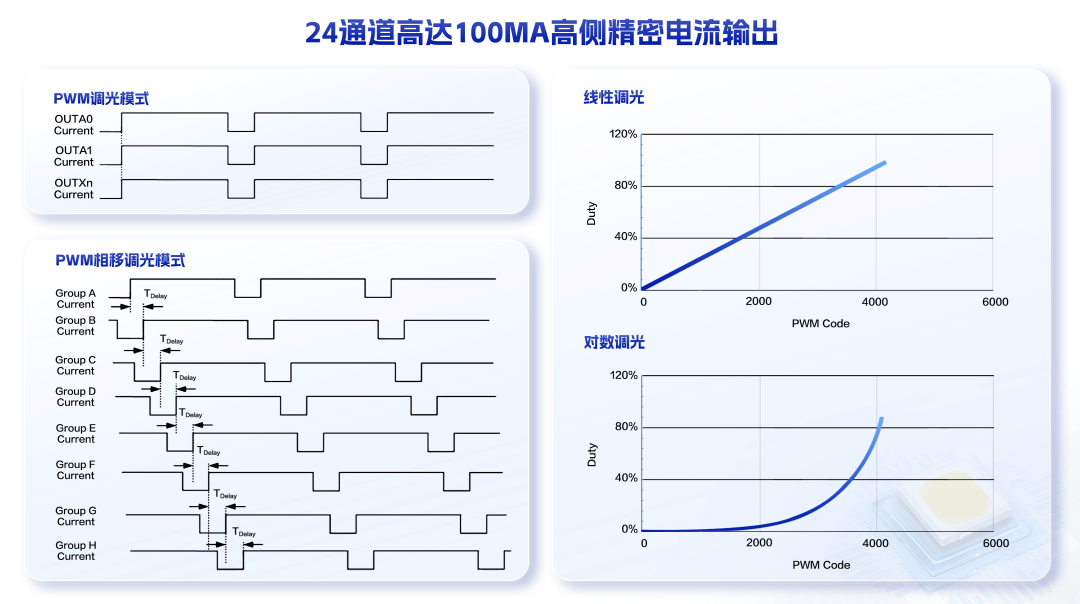

■  24通道高達100mA 高側精密電流輸出

MTQ60124可提供24通道高側 LED 電流輸出, 單通道輸出電流最高可達100mA，支持模擬調光、24-bit PWM 調光、PWM 相移調光等多種調光方式，且可實現線性與對數調光曲線。通過 MCU 設置通道電流與 PWM 占空比，即可實現高精度 LED 調光輸出。

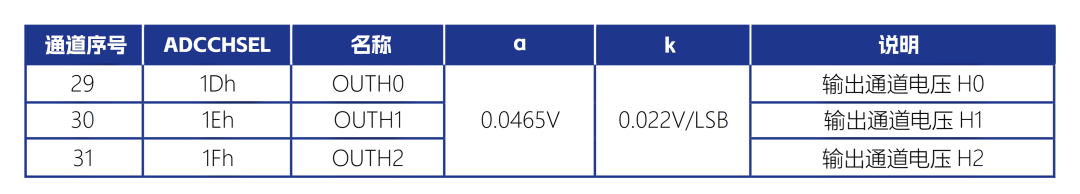

■  三路 ADC 轉換技術

MTQ60124搭載三路 ADC 轉換功能，可實現 LED 分 BIN、熱量管理、電壓檢測等核心功能。其輸出通道 OUTH0-H2 支持單獨 ADC 采集，只需將89h 的 OUTH0、OUTH1、OUTH2 位配置為1，即可開啟該功能。

■  獨立運行的失效防護模式

MTQ60124內置可獨立運行的“失效防護（FAIL-SAFE）模式”，能在 MCU 通信中斷時保障行車安全。若 UART 接口電纜意外斷開導致主機與芯片通信中斷、失去所有電流通道控制，所有輸出通道亮度將被鎖定且無法進行開關控制；此時芯片將觸發看門狗機制自動進入失效防護模式，通過 FS0/FS1 引腳即可保持各輸出通道的基本開關控制，各通道支持獨立編程啟閉。該模式還支持無 MCU 場景下通過預編程 EEPROM 實現獨立運行。

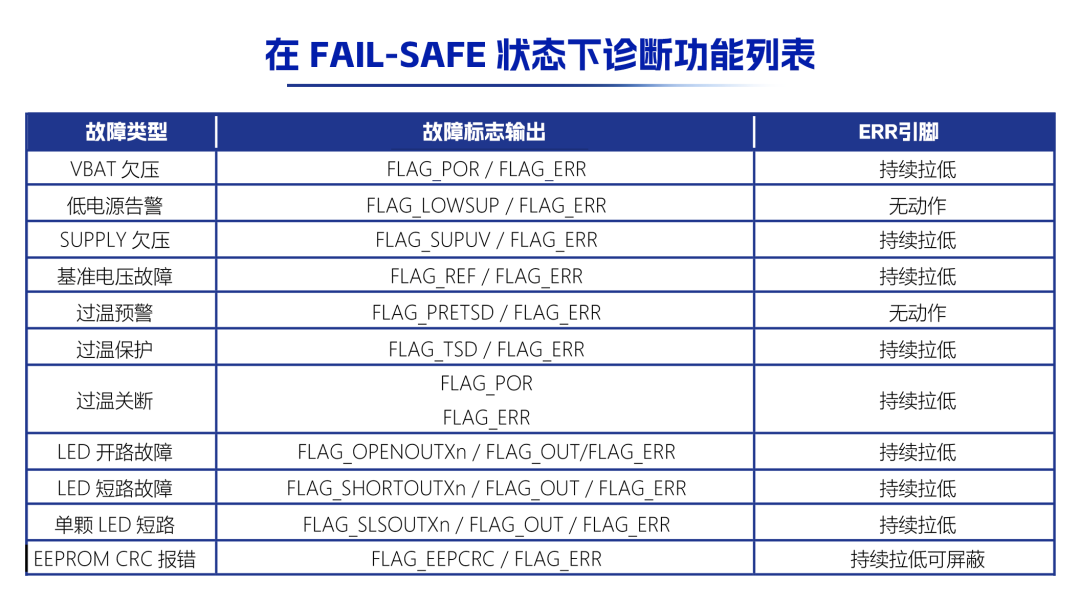

■  完善的保護與診斷功能

MTQ60124具備供電電壓、電流輸出及結溫的全面診斷功能，核心保護機制包括 UVLO （VBAT 欠壓鎖定）、LED 開路/短路保護、單顆 LED 短路保護、OTP （過溫保護）等。在正常狀態下，該芯片可檢測各類故障并通過 ERR 或 FLAG 寄存器上報狀態；除 UVLO、電源欠壓及過溫保護外，器件本身不采取任何動作。所有故障響應由主控制器處理，若多次重試后錯誤仍存在則關閉輸出。

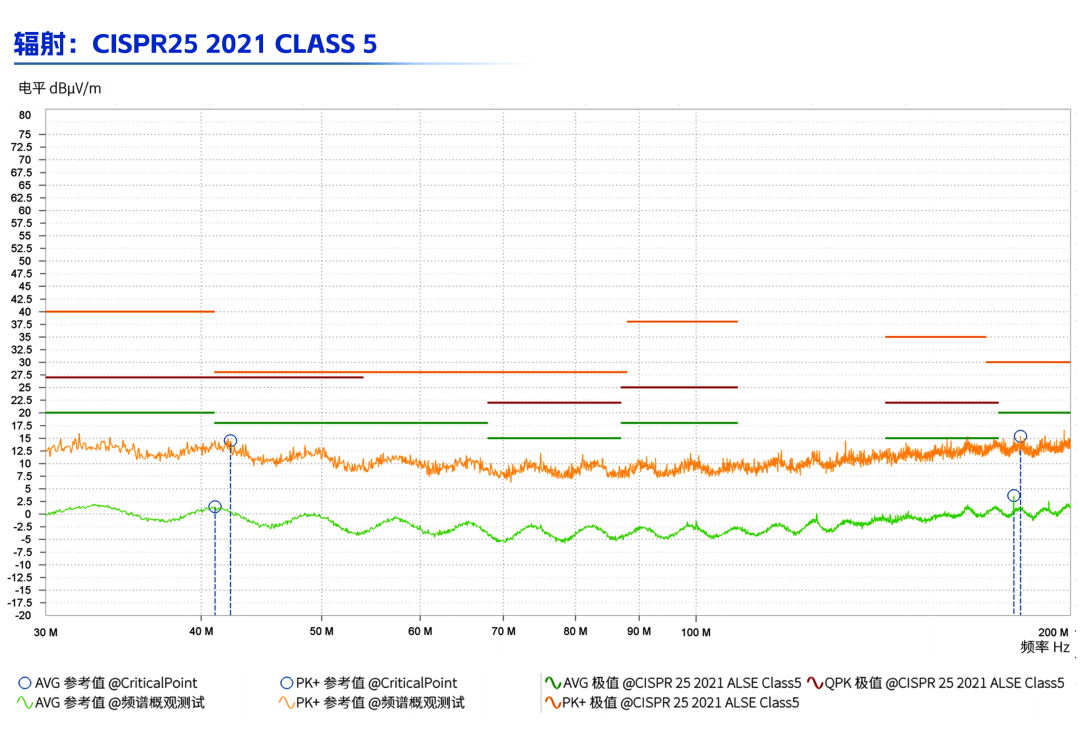

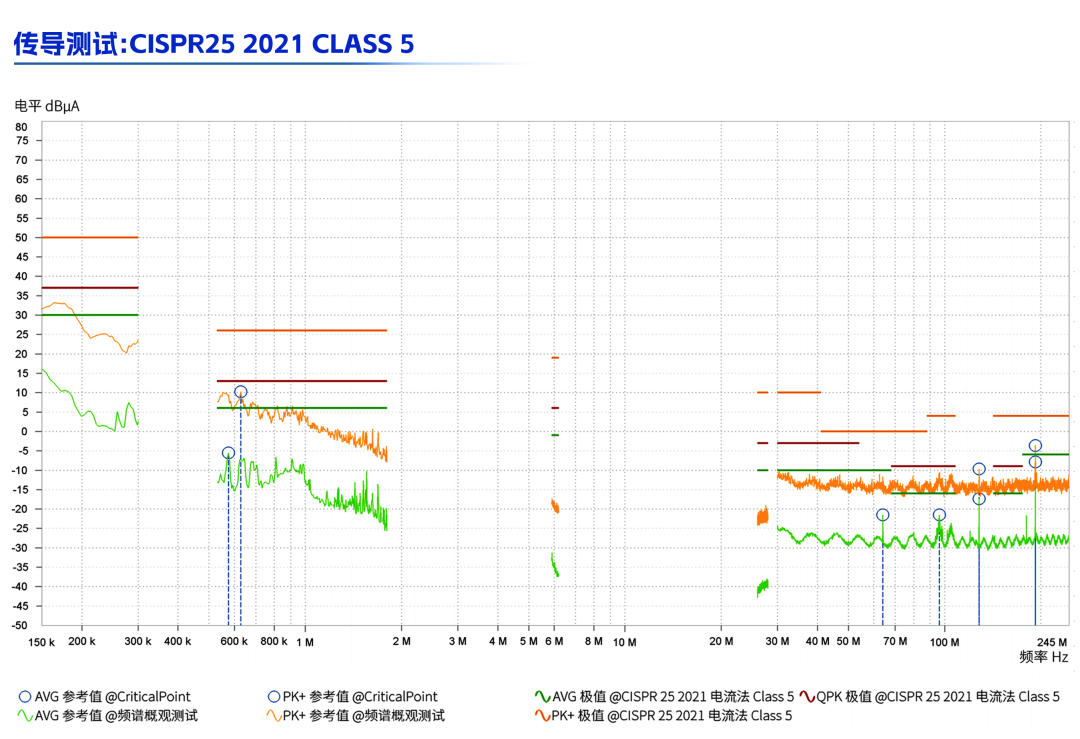

■  獨有的輸出電流上升/下降沿控制技術

MTQ60124獨有的輸出電流上升/下降沿控制技術使系統具有優秀的 EMI 性能。該芯片通過配置寄存器 SLEW_RATE，支持1us（默認）、5us、10us 三檔輸出電流上升/下降時間調節。
